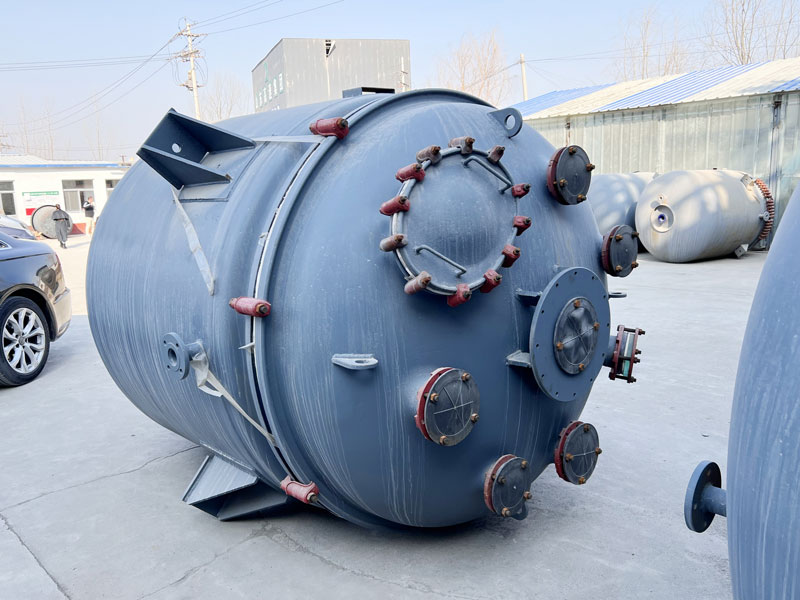

国产成人久久精品二三区麻豆提醒廣大搪玻璃設備用戶對於一台搪玻璃設備來說，很微小的搪玻璃層破壞就會造成幾萬、十幾萬的設備整體報廢。因此，在搪瓷設備的設計和使用上，要有以下觀念。在這裏給大家介紹幾點：

（1）搪玻璃設備應盡量少設計管口。管口部位結構複雜，易引起瓷麵爆落。管口應盡量設計在人孔蓋上，一旦損壞，人孔蓋的更換費用很低。

（2）對於強腐蝕或高溫介質的加入管口，為了防止管口搪玻璃層遇高溫介質而爆瓷，最好用四氟乙烯塑料加工一個保護套，套裝在管口內壁。

（3）對於大規格的搪玻璃設備，人孔一定要配套人孔保護圈。除了上述第9點說明的原因外，還有檢測、維修人員在進出設備時，儀器、工具遞進遞出時，不小心就會損壞人孔，造成人孔搪玻璃麵嚴重劃傷或破壞。因此，應用人孔保護圈來保護人孔。人孔保護圈的更新費用要遠遠低於整台設備。

（4）對經常需要拆裝的進、出料管口，應在進、出管口上增加一個搪玻璃的短管，短管一端和搪玻璃設備管口連接（這一端很少拆卸），另一端和管道連接，這樣可避免經常拆裝管道損壞設備管口。

（5）超壓造成大麵積爆瓷

a. 夾套超壓造成大麵積爆瓷。多數化工企業使用電廠輸出的蒸汽為企業生產供熱，電廠輸出的蒸汽需減壓才能使用，減壓閥一旦失效，電廠輸出的高壓蒸汽直接 輸入到麻豆精品一区二区三区蜜臀夾套，造成夾套超壓，釜壁凸起形成大麵積爆瓷。解決的方法是加裝1個減壓閥，由一級減壓改為二級減壓，做到雙保險。另外，應當經常檢查減壓閥工作狀況，如有問題要立即更換。

b. 夾套中的水結冰，造成大麵積爆瓷。冬天北方地區企業停產時，夾套中的水沒有放淨，發生結冰，造成釜壁凸起大麵積爆瓷。南方廠房遇有強冷空氣襲擊造成大幅降溫時，管道很容易結冰堵塞，進而使夾套中的水結冰導致設備爆瓷。為避免此類問題發生，北方地區除了加強車間及設備的保溫外，還應在停產前把循環係統的水徹底放淨。南方地區要注意設備、管道的溫度，要經常進行檢查，防止管道堵塞。，防止設備凍壞。

c. 導熱油含水造成大麵積爆瓷。使用導熱油加熱時，導熱油要嚴格脫水才能使用，當含水導熱油溫度超過100℃時，水分開始汽化，汽化、液化交替變換，即 汽化—高壓—衝擊釜壁—液化—減壓—再汽化……，壓力不斷變化，高壓像錘擊一樣反複作用到釜壁，造成釜壁變形。當油溫達230℃時，飽和蒸汽壓力可達到 2.8MPa，遠遠超過釜壁的耐壓極限，必然導致設備內壁的大麵積爆瓷。解決的方法：一是導熱油應嚴格脫水後方可使用；二是將夾套排氣孔加管延伸進行排空。

d. 物料劇烈反應造成大麵積爆瓷。個別的化學反應，當反應溫度超過規定溫度時，物料劇烈反應產生大量氣體使釜內氣壓劇增，從而使搪玻璃設備內壁變形，造成大麵積爆瓷。解決方法：一是在操作過程中注意反應溫度的變化，防止溫度超高引起劇烈反應；二是加裝泄壓裝置，當釜內壓力增高時自動進行減壓。

e. 釜壁減薄造成大麵積爆瓷。使用年限較長的設備由於夾套內水、氧氣等介質腐蝕釜壁造成壁厚減薄，設備耐壓能力降低，輸入正常工作壓力的蒸汽都可能導致釜壁變形出現大麵積爆瓷。因此，用戶在訂購設備後一定要在生產中對使用年限較長的設備釜壁進行測厚，防止因釜壁變薄造成大麵積爆瓷。

（6）氫鼓泡造成大麵積爆瓷

氫鼓泡是氫腐蝕的一種類型。酸和鐵反應後，溶液中產生的氫原子除了一部分結合成氫分子擴散到空氣中外，還有一部分氫原子滲透到金屬內部，結合為氫分子積滯在鋼內空穴，因氫分子不能擴散，將積累形成巨大內壓，使鋼表麵鼓泡，甚至破裂。由於釜壁穿孔，酸液進入夾套和循環係統或夾套酸性除垢，夾套內酸性介質腐蝕釜壁造成釜壁氫鼓泡使釜壁大麵積爆瓷，再有，攪拌漿穿孔酸液進入攪拌內腔、釜蓋長期接觸酸性介質也能造成氫鼓泡，引起大麵積爆瓷。
